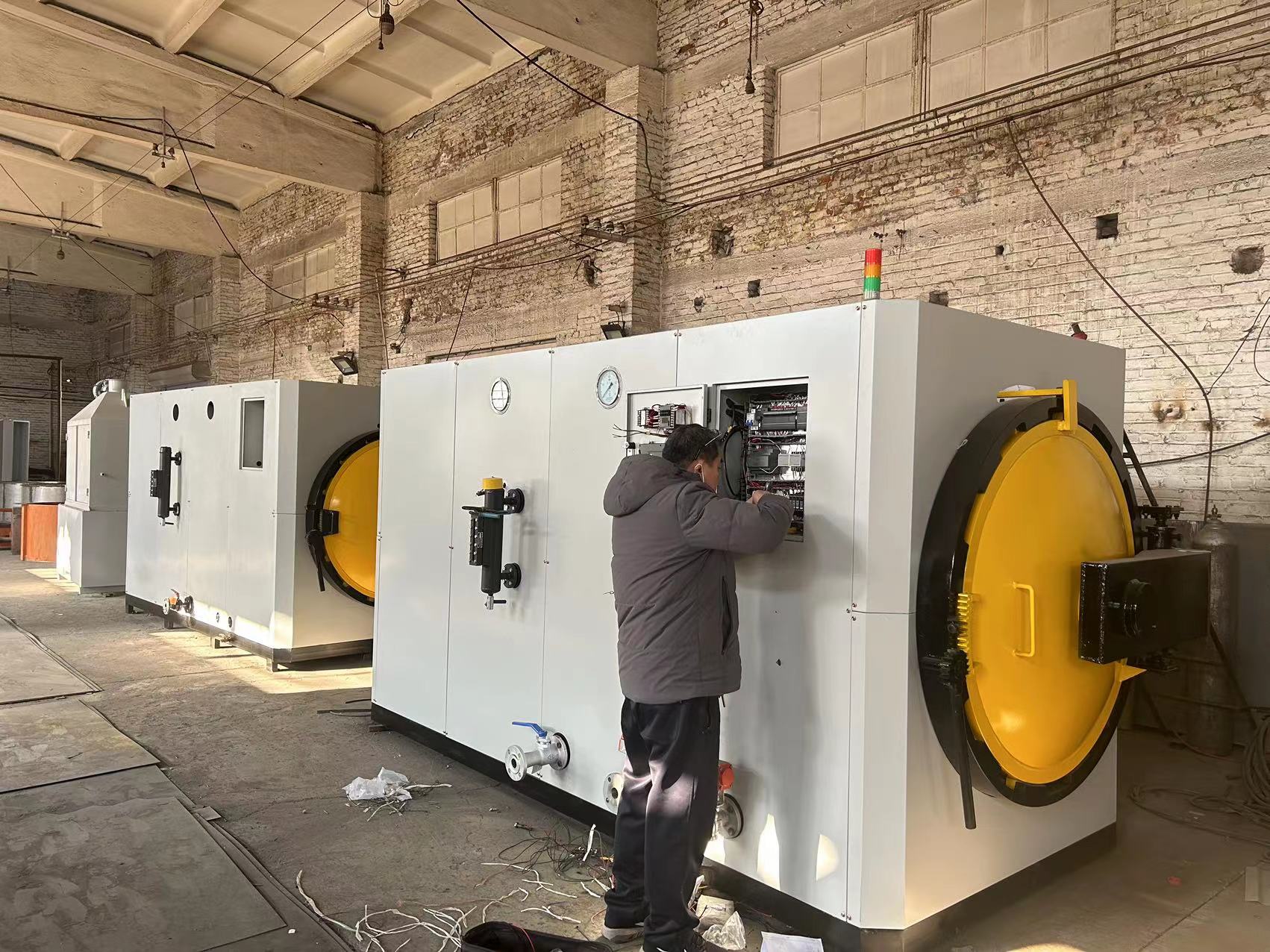

大型全自動不銹鋼脫蠟釜

一、用途

本實用新型設備是熔模鑄造行業中模殼脫蠟的關鍵設備，尤其是電熱蒸汽智能脫蠟釜， 自動化成度高，減少工人操作程序，降低勞動強度，使模殼脫蠟效率更高，質量更好更節能。

二、主要技術參數

1.脫蠟釜內徑尺寸：￠1200×1400mm;（定制）

2.額定溫度：150℃;

3.調壓范圍：0～0.5MPa;

4.脫蠟釜充汽時間：<2000S;

5.使用電力： 380V50HZ

6.水泵參數：壓力（1.05MPa）、流量（2.4T/H）、功率（3KW）

7.鍋爐加熱功率：144KW;

8.給水方式：全自動+手動;

9.外型尺寸：4200mm(L)×2000mm(W)×2200mm(H);

10.壓力溫度雙重保護控制，充氣閥及釜門機械安全連鎖和互鎖。

11. 304 加厚內膽；安全可靠。

12.密封圈采用 U 型結構，釜門外高溫，防止?fàn)C傷，釜內壓力過小時可以打開壓縮氣輔助密封閥門。

13.低壓電器國內知名品牌保證質量。

14.采用質量更好的厚壁不銹鋼加熱管，增加了其使用壽命；

15. 采用觸摸屏+PLC 智能控制系統，自動鎖緊爐門，漲緊密封墊，然后根據程序進氣、排氣、排水、排蠟、排氣，手動開關釜門；大大降低了能耗，減少工人勞動量。保證脫蠟釜在此爐脫蠟時間內，將本爐所脫模殼的含水蠟液處理干凈并輸送到化蠟桶或者靜置桶;基本無需再配除水桶，處理好的蠟液經靜置桶靜置后，可通過不銹鋼管道直接輸送至制膏機--通過制膏機制出蠟膏—利用輸送系統加不銹鋼管道—輸送至注蠟機，即實現全自動蠟循環了。工人全程不用接觸到蠟，避免蠟的二次污染，減少人工。

16.后置獨立蠟液處理系統，一爐脫蠟所用時間約 10-20 分鐘。

三、結構特點

1.該機屬于單、雙層膽壓力容器，膽層在工作時處于高溫高壓狀態，釜內表面溫度始終保持在 130℃以上，膽內無冷凝水，故脫蠟充氣速度快，型殼不易開裂，蠟含水量低。

2.機門采用快開機構，配有安全閥連鎖機構，操作啟閉簡便，安全可靠。

3.進氣口由不銹鋼板隔擋，防止高壓蒸汽直接沖擊模殼造成模殼損壞。

4.使用蒸汽壓力用戶可根據需要在設計壓力以內任意調定。

5.設有超溫保護控制，用戶需根據設計壓力調定該溫度。

6.設有手動、自動兩套補水裝置，并設有超低水位自動保護報警。

7.設有壓力傳感裝置，到設定壓力自動停止加熱，低于設定東營潤穎機械設備有限公司壓力一定范圍內自動啟動加熱。

8.釜門設有排氣連鎖裝置，自動進氣的同時釜門安全銷頂出插入固定板內，釜內壓力為 0 時安全銷自動落下，即可開啟釜門。

9.安全銷防止不排氣的情況下打開釜門，提高了安全性。

10.自動排蠟機構，內設過濾網有效清除雜質，凈化蠟液。

11.該設備在生產中嚴格按照壓力容器生產工藝規程進行，保證產品的可靠性、使用的安全性，出廠時提供由勞動部門簽發的技術文件（壓力容器產品安全質量監督檢驗證書）。
